Voici maintenant une série d'images provenant du
Forum bien connu "Vintage-Audio-Héritage"
encore merci à jamas31
" Sa conception est assez sobre, voici le

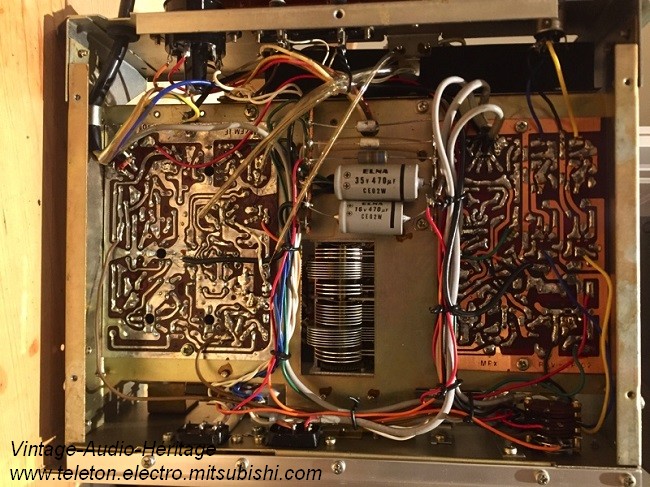

dessous de l'appareil: AM d'un côté, FM de l'autre
et au milieu le filtrage de l'alim et les cages
AM/FM.
montage en l'air surprenant pour les diodes et les
capas de filtrage"

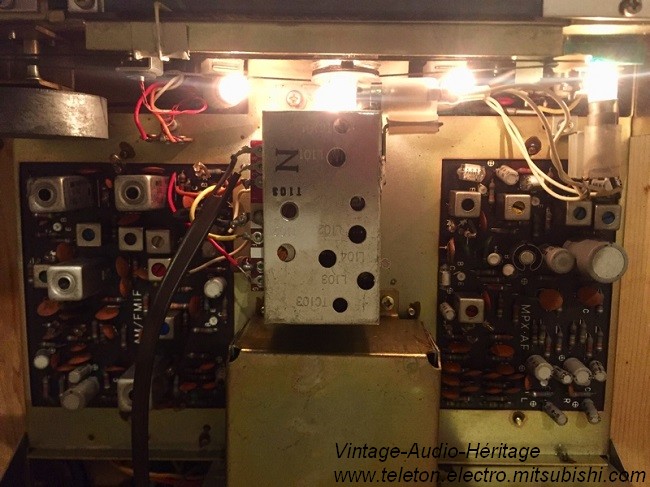

Côté composant avec éclairage
A gauche la partie AM et sur à droite la carte MPX
de la FM

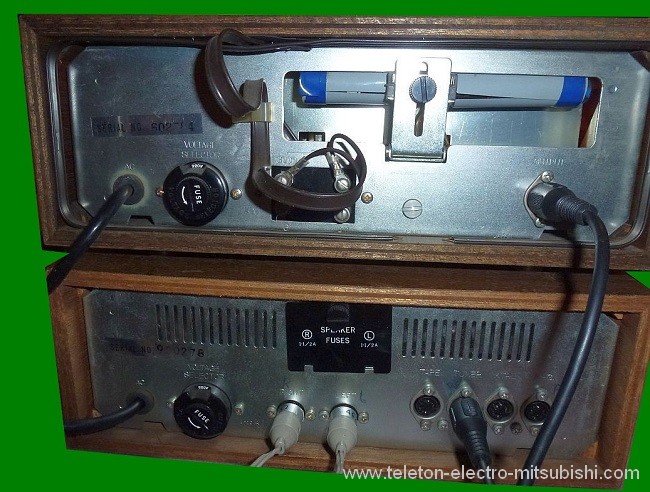

La partie arrière simple avec une connectique DIN,
une antenne ferrite
pour l'AM et le connecteur pour l'antenne FM.

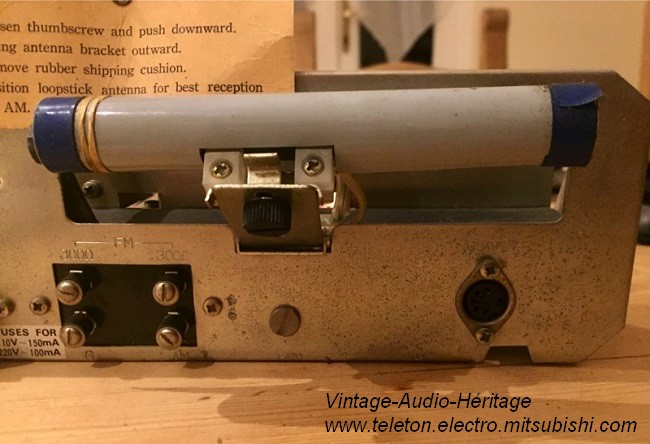

L'antenne AM est montée sur une petite équerre
permettant la rotation de l'antenne pour la
dégager
de l'intérieur du tuner: simple et bien conçu.

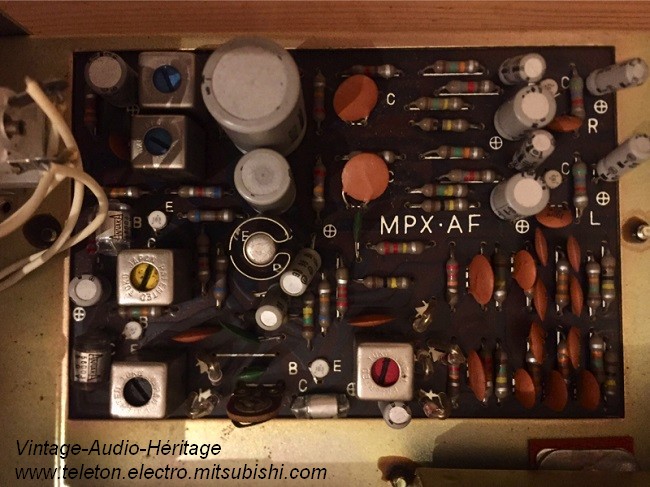

La carte FM cliquez dessus pour agrandir l'image

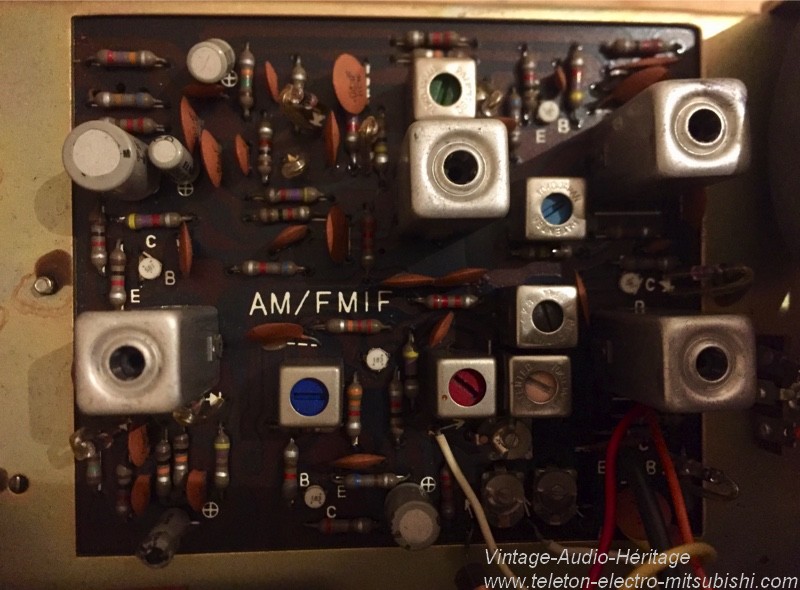

La carte AM cliquez dessus pour agrandir l'image
